Vegitation Display Building / פרטי בניין - מבנה לתצוגת צמחיה


Fifth Year Building Details Studio
Studio Director: Arch. Omri Yalin
סטודיו פרטי בניין - שנה ה
פרוייקט בשיתוף טל אשכנזי
מנחה: ארכ' עומרי ילין

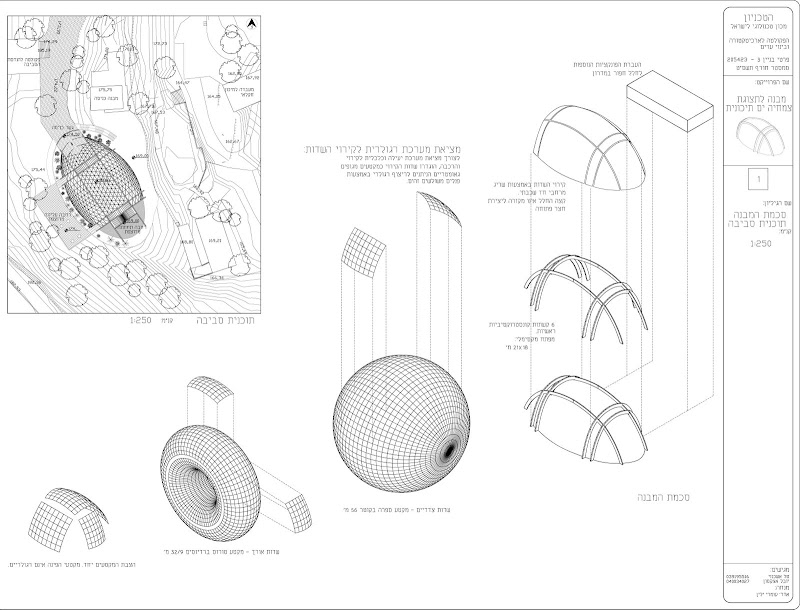

הפרוייקט כלל תכנון ופירוט מבנה קל (זכוכית ופלדה) משלב התכנון הראשוני עד לתוכניות ביצוע. בתוך כך נחקרה המורפולוגיה של החלל לצורך פיתוח מערכת קירוי מרחבית המבוססת על פנלים סטנדרטיים. למבנה פותחה מערכת קונסטרוקטיבית היררכית המבוססת של 6 קשתות ראשיות לצד מערכת משנית המעבירה את עומס הקירוי אל הקשתות.

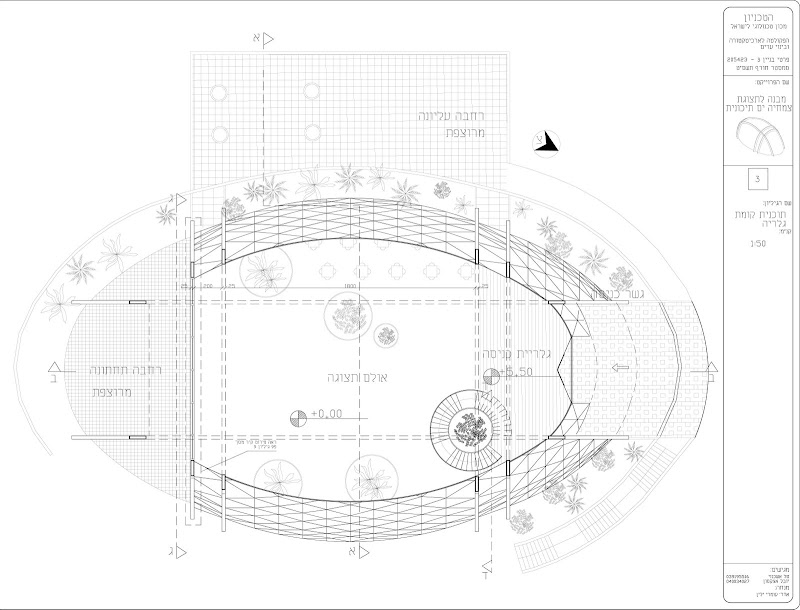

תוכנית קומת הגלריה

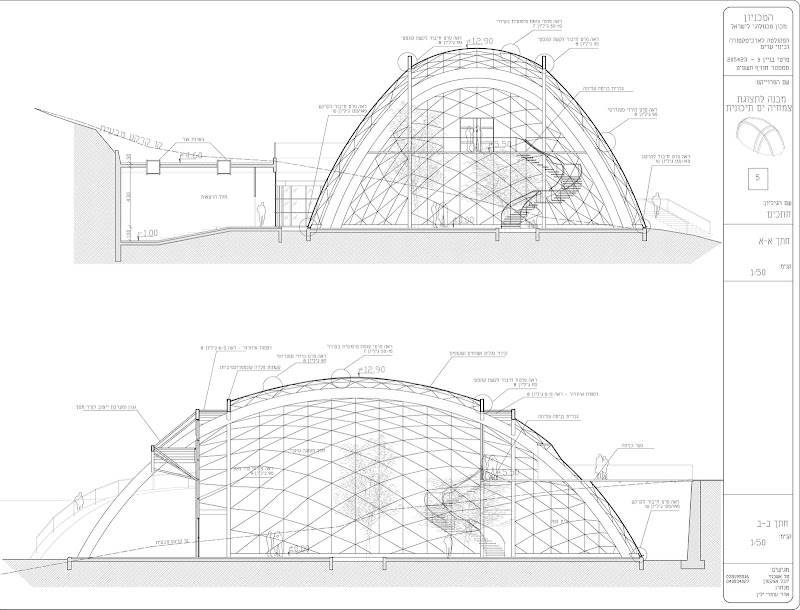

חתכים

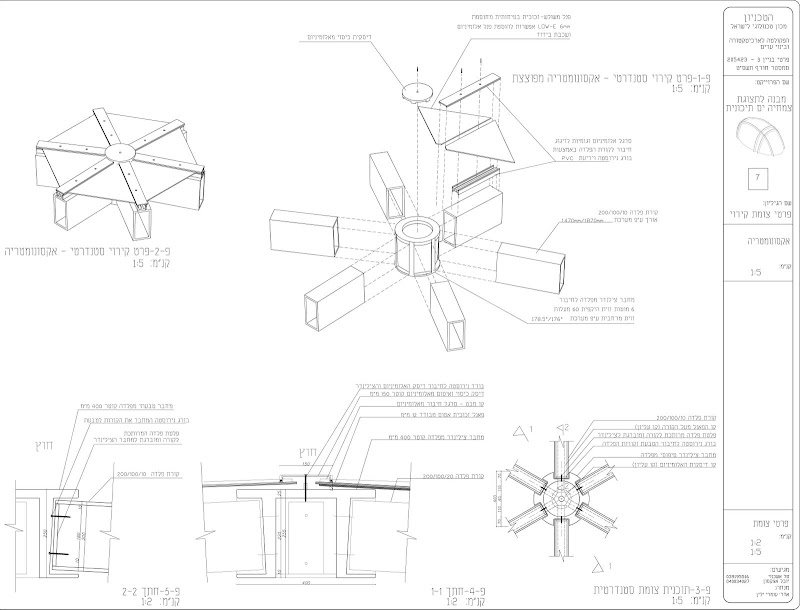

שיטת קירוי מבוססת על פנלים משולשים סטנדרטיים ופירוט המחברים

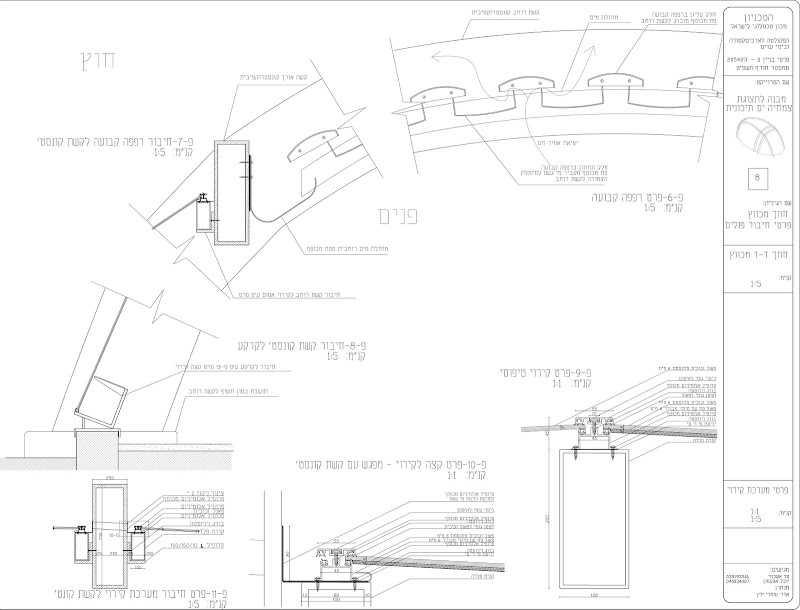

מערכת האיוורור הטבעי ופרטי המפגש בין הפנלים לקשתות הראשיות

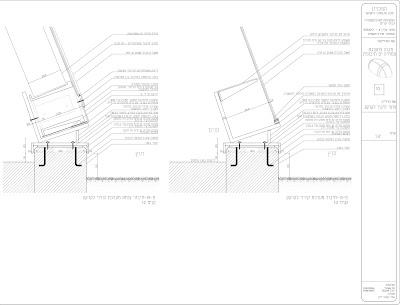

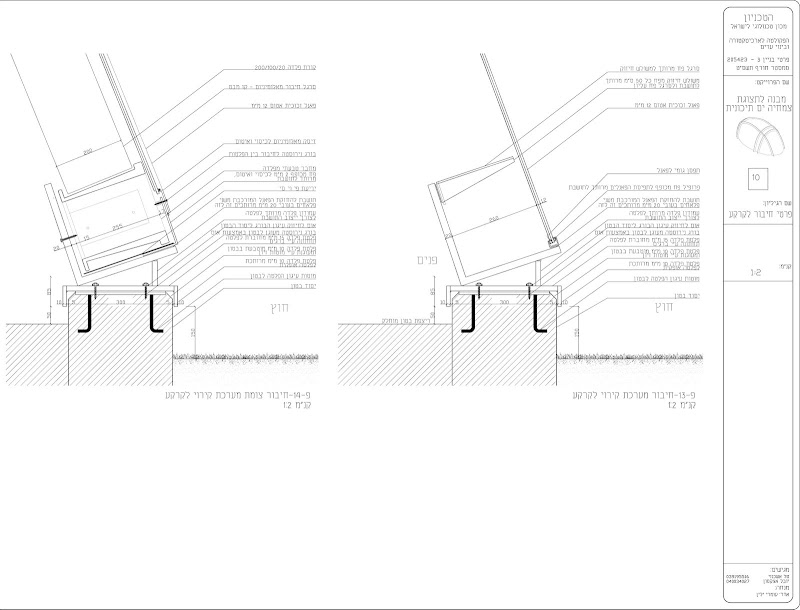

מחברים בחיבור לקרקע
